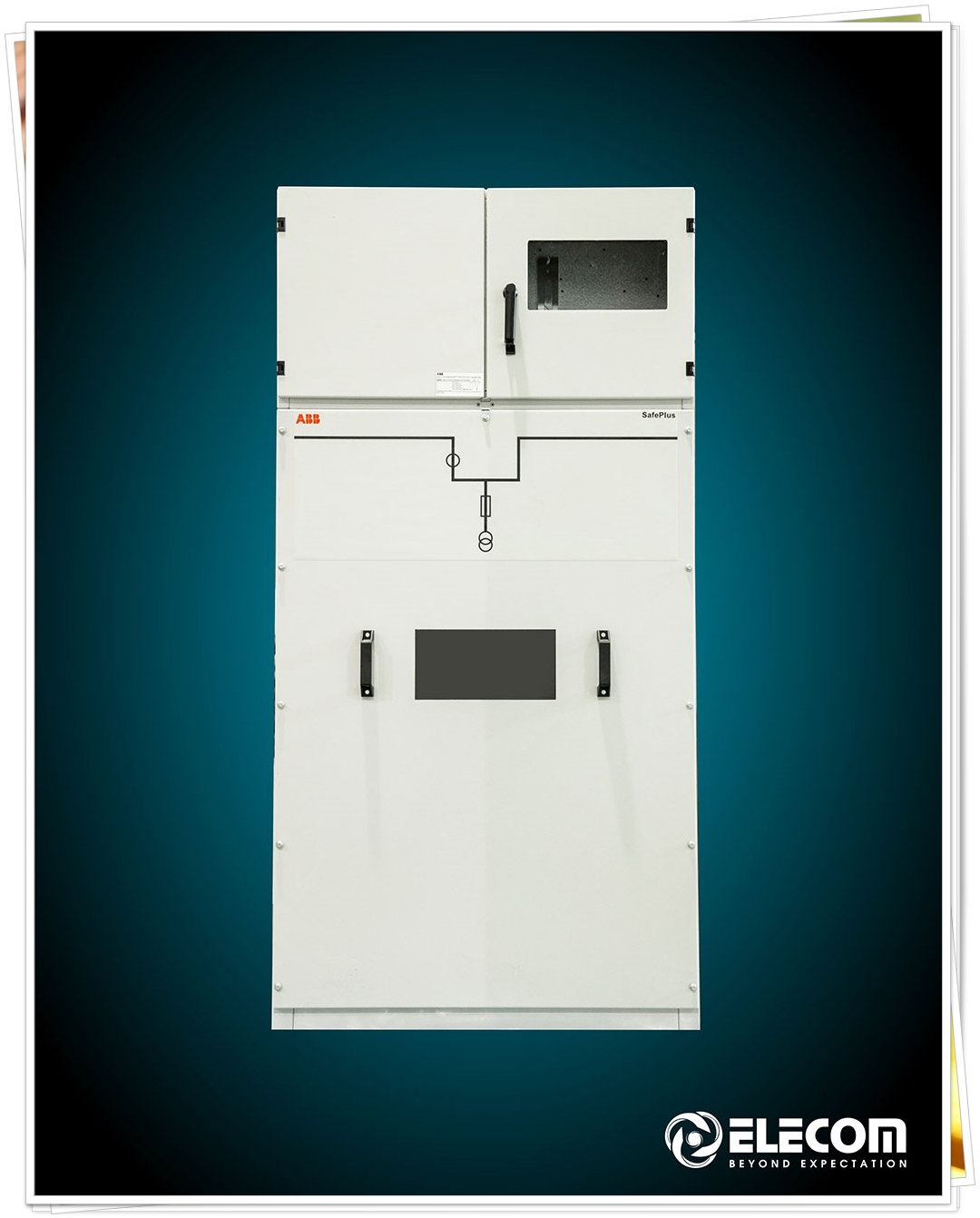

Tủ trung thế SafePlus =M=24

Liên hệ Gọi 0969607489 để được giá cực sốc!
Hãng sản xuất ABB
Xuất xứ Trung Quốc
Dòng sản phẩm SafeRing/ SafePlus
Điện áp làm việc 24kV
Dòng điện định mức 630A
Dòng cắt ngắn mạch chịu đựng 21kA/3s
Số lượng:

còn 1000 hàng

180,000,000 ₫

còn 1000 hàng

(*Gọi 0969607489 để được giá rẻ hơn)

Tủ trung thế SafePlus =M=24 Là 1 tủ điện trung thế 1 khoang được phân phối chính hãng ABB tại công ty TNHH Elecom.

M= là tủ bao gồm các phụ kiện kết nối đi kèm

Tủ gồm các khoang (module) :

  • Bao gồm 1 Ngăn M là một ngăn đo lường được lắp ráp tại nhà máy, thử nghiệm điển hình, cách điện bằng không khí, gồm các CT (biến dòng) và VT (biến áp đo lường) thông thường. Ngăn M được thiết kế cho các CT và VT có kích thước theo tiêu chuẩn loại DIN 42600 Narrow

Tủ trung thế chứa các thiết bị điện bên trong để điều khiển hệ thống điện, được ứng dụng rộng rãi ở các khu công nghiệp, nhà máy, nhà xưởng,… sử dụng trong các trạm phát điện, trạm phân phối điện của các công ty điện lực. Trong đó, SafePlus là một loại tủ thông dụng, được sử dụng rộng rãi, có tính linh hoạt cao, phù hợp với nhiều công trình điện. Đây là một hệ thống tủ đóng cắt hợp bộ có thể mở rộng, được cách điện bằng khí SF6 dành cho hệ thống phân phối thứ cấp. Tủ được thiết kế linh hoạt, có khả năng mở rộng và kết hợp giữa các cấu hình mô-đun toàn phần và mô-đun bán phần.

Hệ thống SafePlus hoàn toàn kín khí với một bầu khí bằng thép không gỉ, chứa tất cả các bộ phận mang điện và chức năng mang điện và có chức năng đóng cắt. Sản phẩm cách điện tốt, đảm bảo độ tin cậy cao và sự an toàn của người vận hành, hệ thống không cần bảo trì, ít hư hỏng.

Tủ trung thế SafePlus =M=24 hiện là mặt hàng bán chạy nhất của Công ty TNHH Elecom, sản phẩm được đánh giá cao ở chất lượng, kỹ thuật tốt, giá cả hợp lí và vận chuyển an toàn. Thiết kế ba khoang, đảm bảo quy trình sản xuất nghiêm ngặt, côgn nghệ tiên tiến.

Tủ trung thế SafePlus =M=24 có lợi thế tốt:

  • Kín hoàn toàn, cách điện tốt, an toàn cho người vận hành
  • Kích thước nhỏ gọn
  • Không bị sự cố bởi yếu tố môi trường: độ ẩm, bụi bặm, hoá chất và chất bài mòn
  • Không cần bảo trì, bảo dưỡng

Ưu đãi khi mua Tủ trung thế SafePlus =M=24 tại Công ty TNHH Elecom :

✔️ Elecom bảo hành chính hãng 1 tháng lỗi nhà sản xuất
✔️ Vận chuyển nhanh, giao hàng an toàn
✔️ Chuyển khoản trước nhận thêm quà tặng!

☎️ Liên hệ ngay: Gọi 0969607489 để được giá cực sốc!

Mã: SP-M24=-29102019 Danh mục: , , , , ,
Hãng sản xuất

ABB
Xuất xứ

Trung Quốc
Điện áp làm việc

24 kV
Dòng điện định mức

630A
Dòng cắt ngắn mạch chịu được

21kA/3s
Dòng sản phẩm

SafePlus 12-24kV
MODULE M - NGĂN ĐO LƯỜNG THÔNG SỐ KỸ THUẬT
Điện áp định mức kV 12 17,5 24
Khả năng chịu đựng điện áp tần số công nghiệp kV 28 38 50
Khả năng chịu đựng điện áp xung sét kV 95 95 125
Dòng định mức A 630 630 630
Khả năng chịu dòng ngắn mạch 1 giây kA 25
Khả năng chịu dòng ngắn mạch 3 giây kA 21 21 21
Module M Ngăn Đo lường Ngăn M là một ngăn đo lường được lắp ráp tại nhà máy, thử nghiệm điển hình, cách điện bằng không khí, gồm các CT (biến dòng) và VT (biến áp đo lường) thông thường. Ngăn M được thiết kế cho các CT và VT có kích thước theo tiêu chuẩn loại DIN 42600 Narrow
Tính năng của Ngăn đo lường

Các tính năng tiêu chuẩn
– 2 hoặc 3 bộ (phải được xác định) biến dòng loại theo tiêu chuẩn DIN 42600 Narrow có khung
– 3 bộ máy biến áp đo lường kiểu đơn cực loại theo tiêu chuẩn DIN 42600 Narrow
– 6 sứ xuyên Loại C (dòng 400 loại bắt vít) với các đấu nối và thanh cái bên ngoài cho các ngăn của SafePlus ở bên trái và bên phải
– 3 sứ xuyên Loại C (dòng 400 loại bắt vít) chỉ áp dụng nếu ngăn M là ngăn cuối bên trái hoặc bên phải
– Bố trí bên trong thiết bị với các CT và VT ở bên trái hoặc bên phải phụ thuộc vào hướng điện năng (phải được xác định)
– Khóa liên động khóa móc để ngăn tiếp cận đến các bộ phận mang điện

Biến điện áp đo lường
– Loại đơn cực cách điện với các cuộn dây đo lường và cuộn dây bảo vệ chạm đất
– Điện áp và tần số sơ cấp (50 hoặc 60 Hz) phải được xác định
– Các cuộn dây thứ cấp --/110:V3/110:3V hoặc /100:V3/100:3V phải được xác định
– Lưu ý: Các VT cũng có thể được cung cấp không kèm theo các cuộn dây bảo vệ chạm đất tam giác hở
– Công suất / cấp chính xác phải được xác địnhđịnh

Biến dòng
– Loại 1 cuộn dây hoặc 2 cuộn dây
– Phía thứ cấp có thể kết nối lại
– Dòng sơ cấp tối đa 600 Amp, phải được xác định
– Dòng thứ cấp tối đa 5 Amp hoặc 1 Amp phải được xác định
– Công suất /cấp chính xác phải được chỉ định
Ngăn Đo lường - khoang hạ áp



Khoang hạ áp
– Các terminal cho đấunối thứ cấp của biến điện áp
– MCB 3 cực cho cuộn điện áp đo lường
– MCB 1 cực cho cuộn điện áp bảo vệ chạm đất
– Điện trở triệt tiêu cộng hưởng chocuộn bảo vệ chạm đất tam giác mở
– Các terminal cho các cuộn thứ cấp của biến dòng điện
– Không gian dành cho điện kế kWh

Các tính năng tùy chọn
– Các cầu chì sơ cấp cho biến điện áp
– Vôn kế với công tắc chọn,, 6 vị trí +0
– Ampe kế với công tắc chọn,, 3 vị trí +0
– Các thiết bịđo lường khác
– Khóa liên động chìa Ronis để ngăn tiếp cận đến các bộ phận mang điện
– Ngõ vào cáp lực từ phía dưới cho các cáp vào hoặc ra
– Ngõ vào cáp lực từ phía dưới cho cáp ra
– Môđun đo lường được cung cấp chỉ bao gồm đo lường điện áp
– Môđun đo lường được cung cấp không kèm theo thiết bị hạ thếáp và đấu nối
– Môđun đo lường được cung cấp không kèm theo các VT và CT, chỉ kèm theo các kết nối sẵn.

Các tính năng tùy chọn có sẵn để trang bị thêm – Khung bệ (290 hoặc 450 mm)


Module Đo lường
Môđun đo lường
Điện áp định mức kV 12 24
Khả năng chịu đựng điện áp tần số công kV 28 50
Khả năng chịu đựng điện áp xung sét kV 95 125
Khả năng chịu dòng ngắn mạch 1 giây kA 25
Khả năng chịu dòng ngắn mạch 3 giây kA 21 21
